Dieser Beitrag unterstützt Beschaffung und Projektplanung. Er bestätigt weder eine universelle Kompatibilität noch ein standardisiertes WAFU-Elektronikschloss für Glastüren.
Eine Glastür ist nur ein Teil des Schließsystems eines Smart Locks. Türkonfiguration, vorhandene Beschläge, Montageschnittstellen, Schließverhalten, Stromführung und Verantwortung für die Notöffnung bestimmen, ob eine Lösung in die Musterprüfung gehen kann.
1. Vor der Modellauswahl die Entscheidungsgrenze festlegen
Die erste Entscheidung ist nicht, welches Schloss bestellt wird. Zuerst muss feststehen, ob eine dokumentierte Schnittstelle geprüft werden kann. Die Aussage „Glastür“ beschreibt weder die lasttragenden Teile, die verfügbaren Montageflächen, die Schließrichtung noch das Verhältnis von Falle und Schließblech. Auch die Verantwortung für Elektroarbeiten und Notöffnung bleibt damit offen.
Behandeln Sie ein vorgeschlagenes Schloss als Plattformkandidaten, bis Tür- und Beschlagsdaten geprüft wurden. WF-010, WF-019 oder WF-026 können Kandidaten sein, wenn Einsatz, Einbauraum und Zutrittsart eine nähere Prüfung rechtfertigen. Das ist noch keine Kompatibilitätsbestätigung. Die Entscheidung muss auf Zeichnungen, Projektbeschlägen, Musterinstallation und vereinbarten Abnahmekriterien beruhen.
Die Bewertungsgrenze muss die Verantwortlichkeiten von Tür- und Glasbeschlaglieferant, Montagebetrieb, Zutritts- oder Schlosslieferant, Elektrofachbetrieb und Betreiber klären. Bleibt eine Schnittstelle offen, kann ein Angebot erstellt werden, aber nur unter Vorbehalt der fehlenden Angaben und einer Musterprüfung.
2. Die Türkonfiguration erfassen, nicht nur das Material
Vor der Montageentscheidung ist die tatsächliche Türkonfiguration zu dokumentieren. Entscheidend ist meist nicht Glas oder Nichtglas, sondern wie der bewegliche Flügel schließt und welche stabile Struktur auf der Schließseite vorhanden ist.
Ein rahmenloser Einzelflügel kann beispielsweise mit Patch-Beschlägen gegen eine feste Glasscheibe, einen wandmontierten Keeper oder einen separaten Rahmen schließen. Ein gerahmter Glasflügel kann andere Montage- und Kabelführungsmöglichkeiten bieten, doch Rahmenmaterial, Profilgeometrie und Beschläge müssen weiterhin geprüft werden. Zweiflügelige Türen bringen Mittelstoß und Standflügelbedingungen ein, die die Schließblechschnittstelle verändern. Dreh-, Pendel-, Schiebe- sowie besondere Brand- oder gesteuerte Türen haben eigene Projektgrenzen und dürfen nicht gleichgesetzt werden.
Sammeln Sie mindestens Fotos von Vorderseite, Rückseite und Kante, verfügbare Tür- und Beschlagzeichnungen, Öffnungsrichtung, klare Fotos der Schließseite und die vorhandenen Schließ- oder Verriegelungsbeschläge. Dokumentieren Sie außerdem, ob Fernfreigabe, Berechtigungszugang, lokale Bedienung oder eine Kombination erwartet wird. So kann der Lieferant eine konkrete Bedingung prüfen, statt auf einer Annahme zu entwerfen.

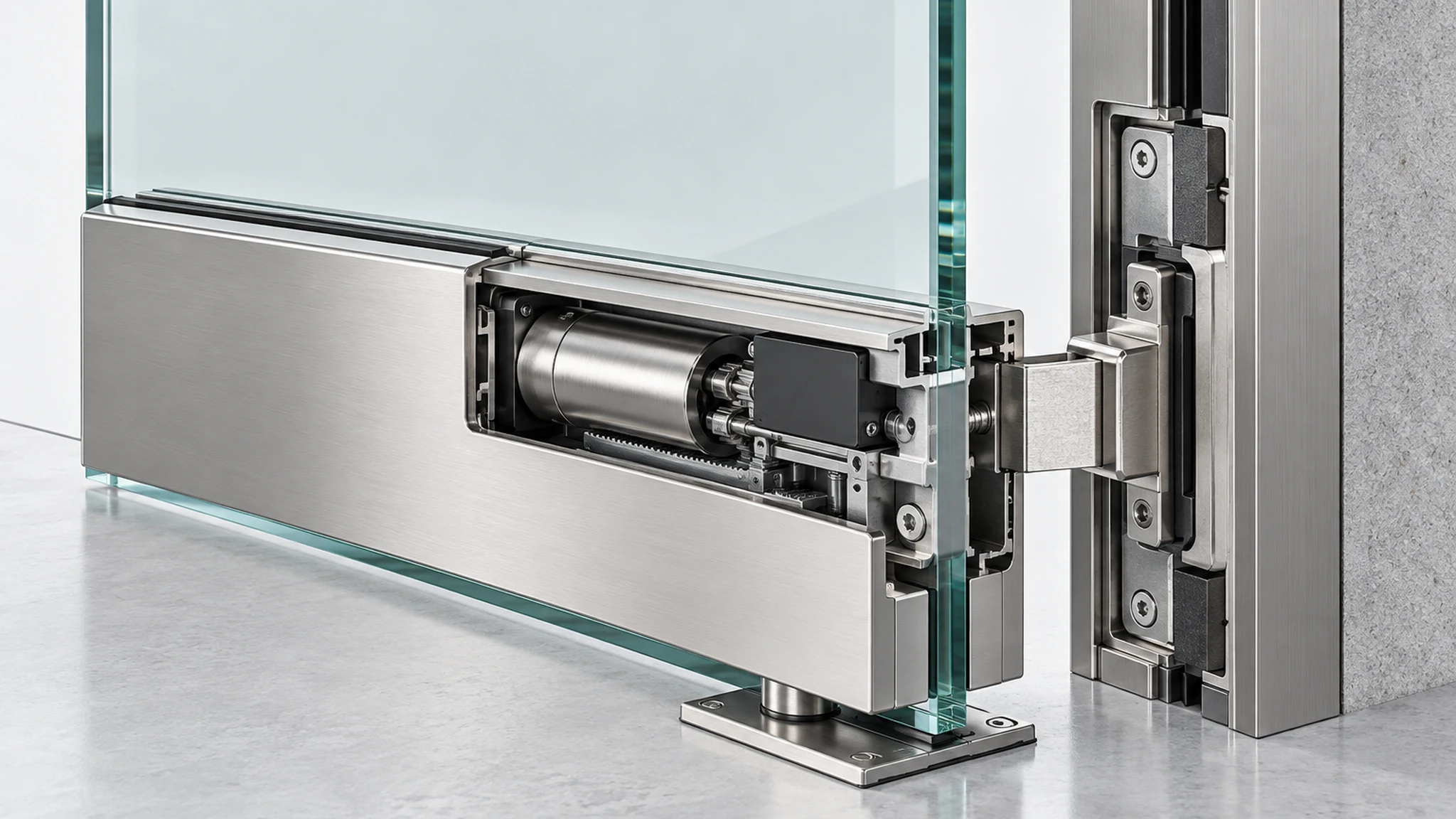

3. Montage- und Schließblechschnittstelle als System prüfen
Schlosskörper, Montagehalter oder Klemme, beweglicher Flügel, Keeper oder Schließblech und feste Abstützung müssen als mechanische Beziehung bewertet werden. Wer nur den Schlosskörper betrachtet, beantwortet die wichtigste Frage nicht: Wohin wird die Schließkraft geleitet, und wodurch bleibt die Beziehung nach wiederholter Nutzung stabil?
Die Prüfung sollte Montageflächen, Freiraum um Griffe und Patch-Beschläge, Abstützung auf der Schließseite, Zugang für Kabel- und Batteriewartung sowie die Weiterverwendung vorhandener Beschläge erfassen. Ebenso sind Bohrungen, Klemmungen oder Adapter an Glas und angrenzender Struktur zu dokumentieren. Solche Arbeiten müssen mit den Anforderungen der Projektbeschläge und des Glaslieferanten geprüft werden.
Wenn eine Plattform vielversprechend erscheint, sollte ein Montagekonzept die Position von Halter, Körper und Keeper an der realen Türgeometrie zeigen. Vor der Serienbestellung muss es geprüft und anschließend am Muster umgesetzt werden. Bestätigte Maße und noch offene Messpunkte sollten getrennt dargestellt werden.

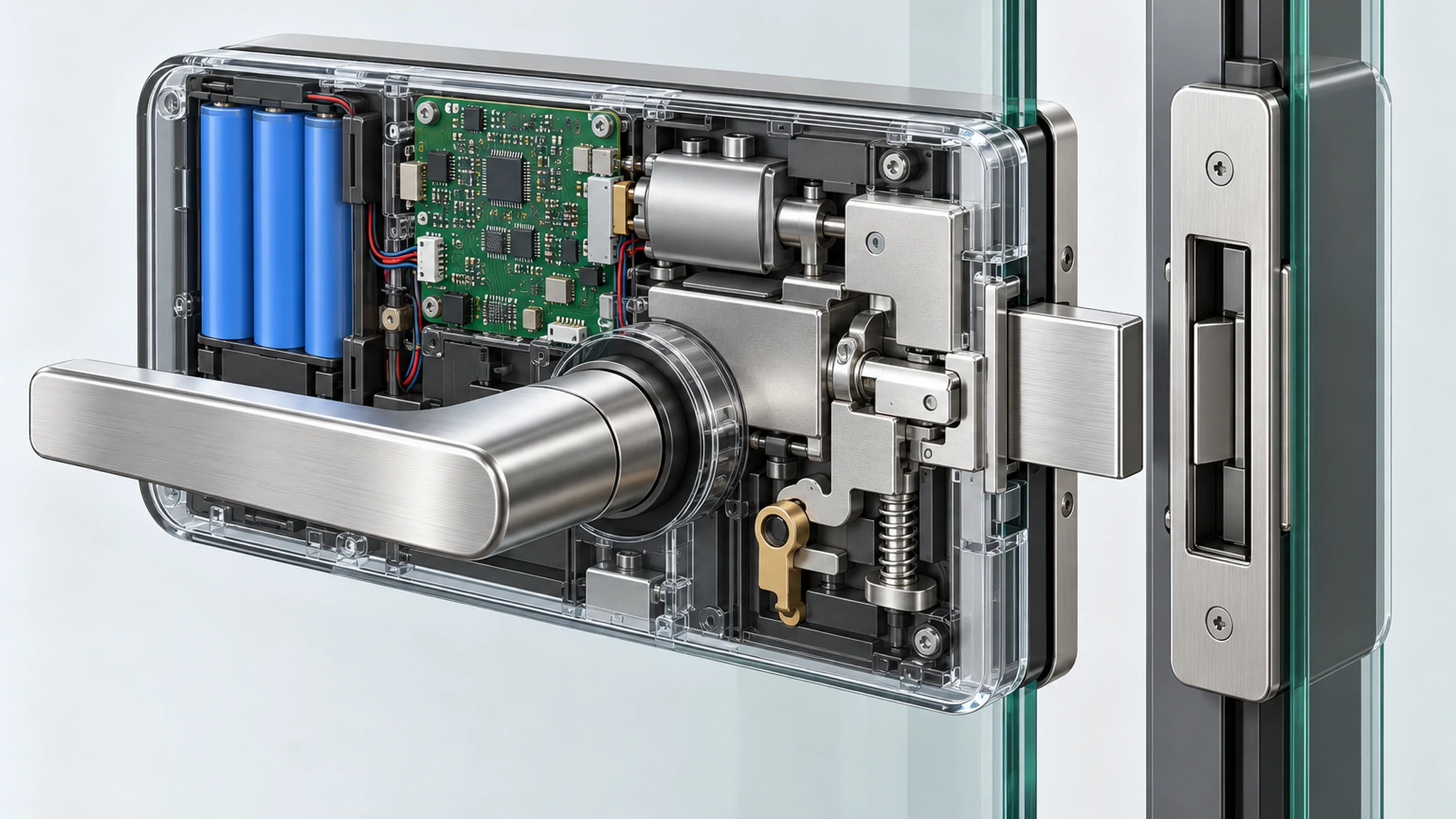

4. Stromversorgung und Notöffnung vor der Montage definieren
Stromversorgung und Notöffnung sind Betriebsentscheidungen und keine Details für das Ende der Montage. Das Projekt muss festlegen, wer den Energiezustand überwacht, wer die Energiequelle wartet, was bei Ausfall des Normalbetriebs geschieht und welche Personen einen Notweg benutzen dürfen.
Beginnen Sie mit Zutrittsart und Betriebsverantwortung. Batterie, Kabelversorgung, gesteuerte Freigabe und Mischlösungen haben unterschiedliche Installations- und Wartungsabhängigkeiten. Die Bewertung sollte Stromschnittstelle, Wartungszugang, Kabelübergang und Öffnung des Gehäuses lokalisieren, ohne Batterielebensdauer oder elektrische Leistung zu behaupten, bevor die finale Konfiguration geprüft wurde.
Auch die Notöffnung braucht eine schriftliche Projektregel. Der geeignete Weg hängt von Gebäude, Nutzung, lokalen Anforderungen und erhaltenen Beschlägen ab. Möglich sind mechanische Verfahren, eine autorisierte Strom- oder Freigabemethode, ein verwaltetes Berechtigungsmedium oder eine objektspezifische Reaktion. Das Muster muss den vereinbarten Weg mit den verantwortlichen Parteien zeigen; eine ungeprüfte Darstellung ist keine Garantie.

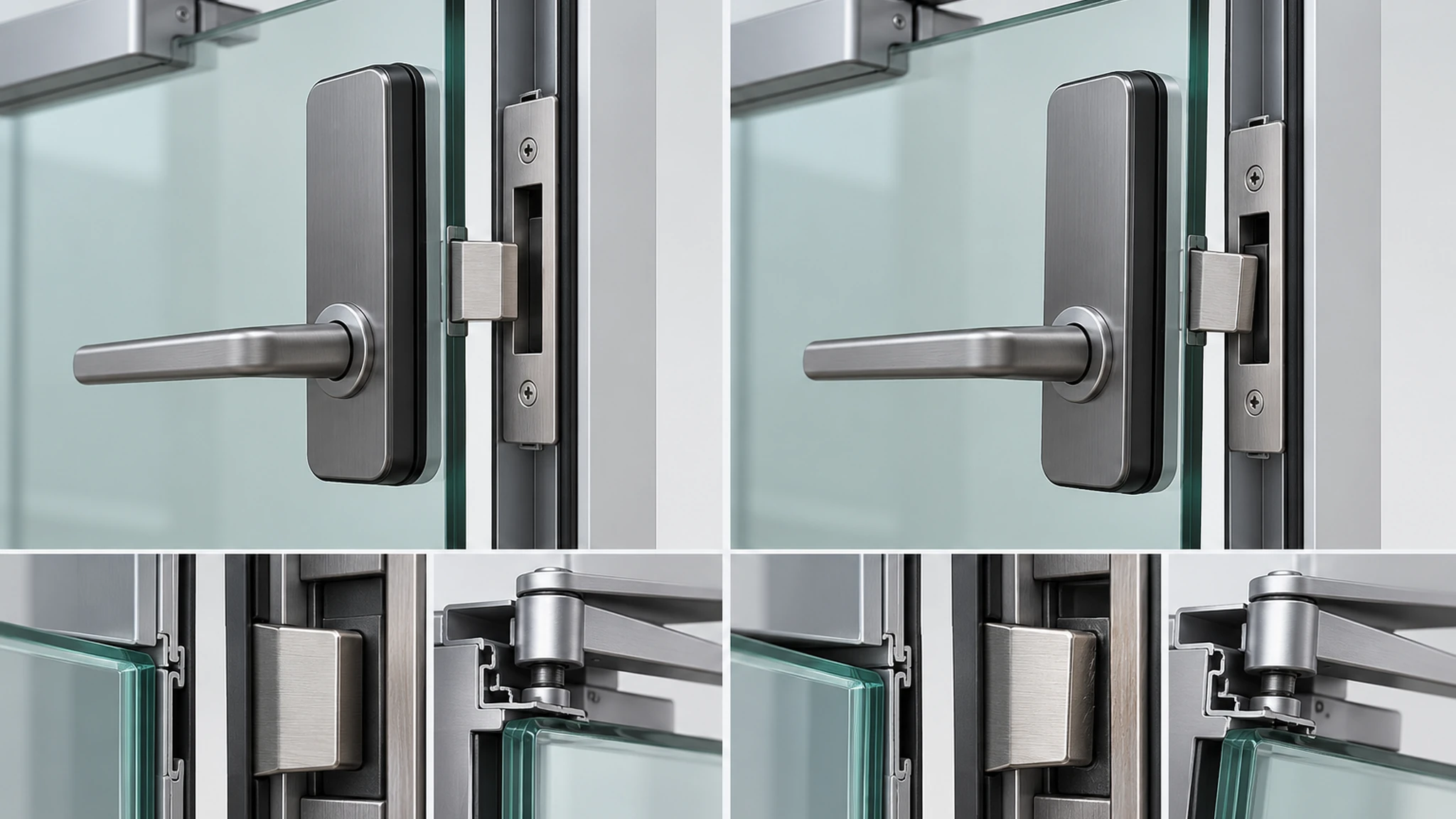

5. Ausrichtung über den vollständigen Schließzyklus validieren
Die statische Ausrichtung im vollständig geschlossenen Zustand genügt nicht. Das Muster ist durch Annäherung, Erstkontakt, Endschließung, Verriegelung, Freigabe und erneutes Öffnen zu beobachten. Türabsenkung, Türschließerkraft, Dichtungswiderstand, Griffbedienung, Boden und Beschlageinstellung verändern die Beziehung zwischen Schlossseite und Keeper.
Das Projektteam sollte die relevanten Beobachtungen vereinbaren: Erreicht der Flügel wiederholbar die Zielposition; bleibt der Keeper stabil; gibt es Reiben, Aufprall oder Klemmen; funktioniert der vorgesehene Zutritt nach wiederholten Zyklen; bleibt die Montage sicher und wartbar? Das sind Beobachtungen am Muster und keine allgemeinen Leistungsversprechen.
Bei hoher Nutzung oder wechselnden Schließbedingungen ist die Prüfung nach Einstellung der Beschläge auf den Projektzustand zu wiederholen. Wenn die Ausrichtung von temporären Distanzstücken, Handdruck oder dem Festhalten des Flügels abhängt, ist die Schnittstelle noch nicht validiert.

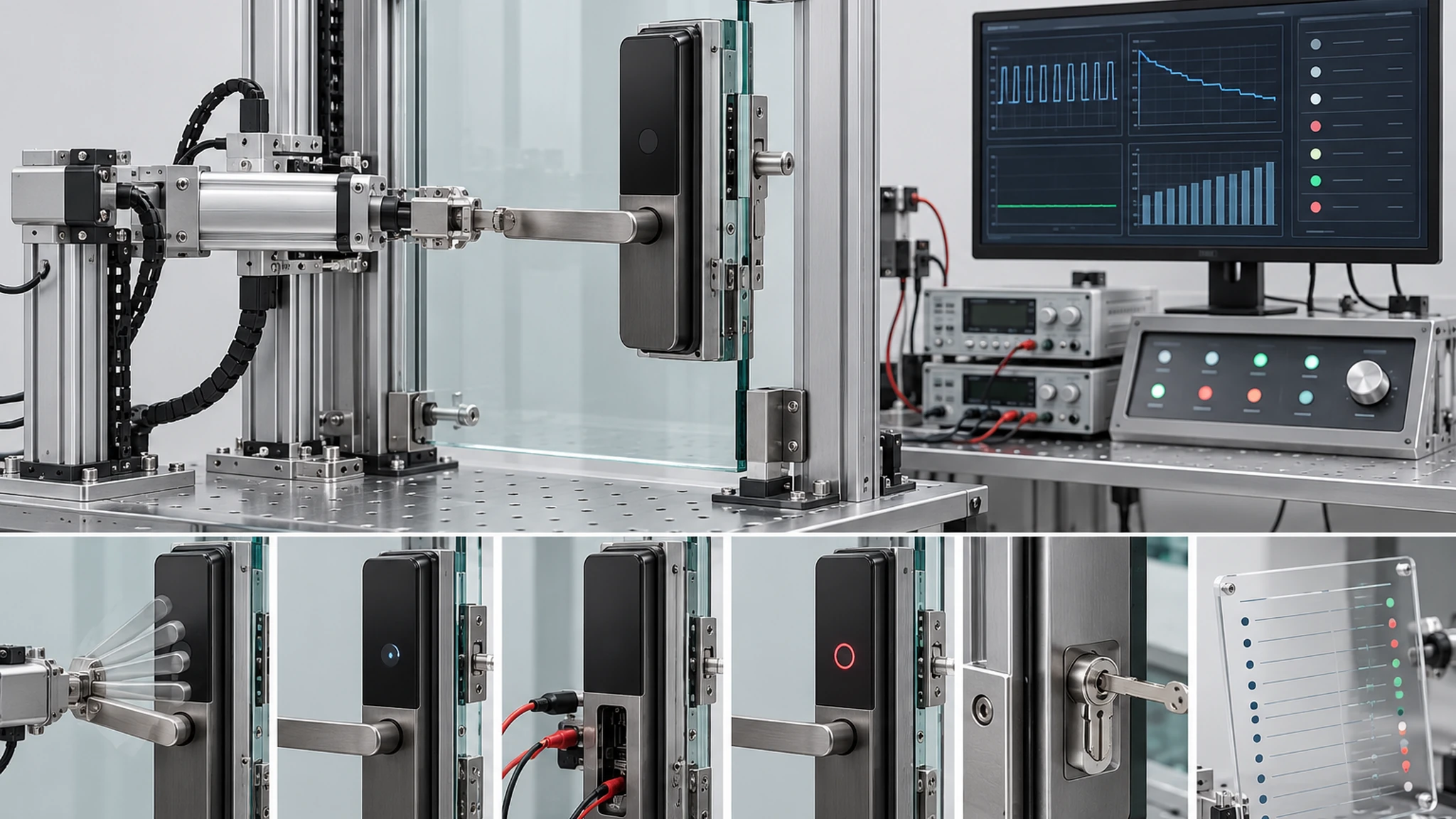

6. Mit einem Muster Annahmen in Beobachtungen umwandeln
Die Musterprüfung ersetzt Projektannahmen durch Beobachtungen. Das Muster sollte die vorgesehene Türkonfiguration oder einen nachweislich gleichwertigen Aufbau, die Montage-Schnittstelle, die gewählte Zutrittsart und die vereinbarte Wartungs- oder Notöffnungsregel enthalten. Ein einzelner erfolgreicher Öffnungsvorgang bestätigt das Projekt nicht.
Führen Sie ein einfaches Protokoll mit Musterkomponenten, Konfigurationsdatum, Türzustand, Teilnehmern, Beobachtungen und offenen Maßnahmen.
| Prüfthema | Was das Projektteam beobachten sollte |
|---|---|
| Tür- und Beschlagpassung | Montageflächen, Freiraum, Schließseiten-Abstützung, Wartungszugang und geplante Adapter oder Klemmen |
| Schließung und Eingriff | Wiederholbare Schließung, Keeper-Beziehung, kein unzulässiges Reiben oder Klemmen und stabiler Eingriff |
| Normaler Zutritt | Gewählte Zutrittsart, Berechtigungsverhalten und Bedienfolge für Nutzer |
| Strom und Wartung | Zugang für Wartung, Verhalten bei niedrigem Energiezustand und Zuständigkeit für Routineprüfungen |
| Notöffnung | Vereinbartes autorisiertes Verfahren, verantwortliche Personen und Nutzungsbedingungen |
| Übergabekontrolle | Komponentenliste, Konfiguration, Montagehinweise, offene Risiken und Freigabeverantwortung |
Der Musterbericht darf Beobachtungen nicht in unbelegte Garantien umwandeln. Er sollte festhalten, was unter welcher Konfiguration geprüft wurde, was bestanden wurde, was geändert werden muss und was vor Serien- oder Objektfreigabe erneut bestätigt werden muss.
7. Ein prüfbares RFQ-Paket vorbereiten
Ein RFQ ist leichter zu bewerten, wenn bekannte Projektfakten von offenen Fragen getrennt werden. Legen Sie Türdaten bei und beschreiben Sie die erwartete Funktion. Der Lieferant sollte die vollständige Montage nicht aus einem einzigen Übersichtsfoto oder nur einem Modellnamen ableiten müssen.
- Türkonfiguration, Öffnungsrichtung, verfügbare Tür- und Beschlagzeichnungen sowie klare Fotos von Vorderseite, Rückseite, Kante und Schließseite.
- Projektstandort und Nutzung, einschließlich möglicher lokaler Vorgaben, Gebäudeverwaltung oder Anforderungen an Spezialtüren.
- Erwartete Zutrittsarten sowie Anforderungen an Zutrittskontrolle, Berechtigungen, Fernfreigabe oder Betreiberverwaltung.
- Feste Struktur für Keeper, Schließblech oder Halter sowie Grenzen für Bohren, Klemmen und Änderungen.
- Stromerwartungen, Wartungsverantwortung und das geforderte Notöffnungsverfahren.
- Menge, Musterplan, Zielmarkt, Verpackungs- oder Kennzeichnungsbedarf und Verantwortlicher für die finale Montagefreigabe.
- Erforderliche Dokumente, Prüfprotokolle, Änderungssteuerung oder Übergabeunterlagen.
Das ersetzt kein Muster, schafft aber eine gemeinsame Grundlage für den Musterumfang.
8. Fazit
Ein Smart-Lock-Projekt an einer Glastür sollte mit dem Schließsystem beginnen, nicht mit einem Katalogmodell. Erforderlich sind eine dokumentierte Türkonfiguration, eine bestätigte Montage- und Schließblechschnittstelle, klare Verantwortung für Strom und Notöffnung sowie ein Muster, das Schließ- und Zutrittsverhalten zeigt.
WF-010, WF-019 und WF-026 können erst nach Prüfung von Zeichnungen, Beschlägen und Projektanforderungen als Kandidaten diskutiert werden. Für eine erste Bewertung sollten Türdaten, geplante Zutrittsart und Betriebsanforderungen eingereicht werden; danach folgen Zeichnungsprüfung, Musterinstallation und dokumentierte Validierung statt einer Zusage universeller Kompatibilität.
Projektbewertung für eine Glastür anfragen
Senden Sie Türzeichnungen oder Fotos, Öffnungsrichtung, Beschlagzustand, Zielmenge, Zutrittsanforderungen, Stromerwartungen und das geplante Verfahren für die Notöffnung. WAFU kann damit Zeichnungsprüfung und Musterumfang definieren.
